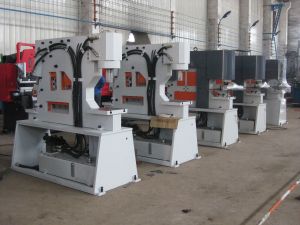

Punzonadora Hidráulica

Punzonadora Hidráulica

Introducción en la Estructura y Propiedades:
Las punzonadoras hidráulicas Serie Q35Y con funciones combinadas de punzonado y esquilado son capaz de cortar y punzonar toda clase de materiales como placas, barras cuadradas, ángulo, barra redonda, canales y así sucesivamente. Mientras tanto, la máquina punzonadora, escantonadora y de corte hidráulica industriales de YSD han sido especialmente diseñadas y fabricadas con el más alto estándar de calidad, haciendolo excepcional para envío rápido. Esta máquina beneficiosa seguro le traerá gran convenencia y beneficios para cualquier tienda de fabricación extenuante en la próxima década.

1. Punzonado

Nuestras punzonadoras hidráulicas ofrecen una amplia gama de punzonadoras y moldes comprensivos y su diseño único permite para punzonado de un hierro de ángulo largo y cana. Una gran visión de la ventana fijada en la oscilación decapante y dos piezas largas del medidor de la mesa con regla hace la operación manual. Es más, acoplamiento de tuerca y lámina está diseñada convenientemente para cambio rápido.

2. Esquila

La esquilla de barra redonde y cuadrada está equipada con múltiples agujeros con un variedad de tamaños. Mientras tanto, el dispositivo de mantener presionado para la barra y canal redondo y cuadrado de las cortadora de haz son diseñadas ajustadamente para corte de placa preciso. Específicamente hablando, el ángulo de cizalla puede cortar un ángulo de 45° desde la pata superior e inferior, el cual dicta el operador hace una foto de la esquina del marco para soldara perfectamente.
Además, la calidad de corte de la máquina punzonadora, escantonadora y de corte hidráulica es altamente garantizada con un brazo de cuadrangular incrustado de 15 largo como de cuchilla anti deformada especial. Y una cuchilla inferior de forma de diamente está instalada con cuatro bordes dispoble y pernos para realizar el ajuste de brechas flexible y mientras tanto evitar la pérdida de material y deformación.

3.Corte

La sección de corte de estas punzonadoras hidráulicas es perfecta para corte de placas de metal, ángulo de hierro y otros productos. Es de diseño único con protección de seguridad de enclavamiento eléctrico y tres medidores de detención para realizar posicionamiento preciso. Y la estación de corte también tiene una mesa de gran tamaño con parada de materiales. Esta sección de la máquina punzonadora, escantonadora y de corte hidráulica puede también ser equipada con el corte de lámina opcional.

4. Plegado

Todos los componentes de las punzonadoras hidráulicas son de alta calidad en su seguridad, función, capacidad y mantenimiento. Y es capaz de plegar la placa debjo de 500mm.

Especificación:
Artículo Unidad Q35Y-16 Q35Y-20
Anchura ×Grosor de la Esquila de la Barra Plana mm 150×16, 400×4 330×20, 480×10
Sección de Esquila Barra cuadrada mm 28×28 50×50
Barra redonda mm φ30 φ50
(Tipo) Viga   10# 16#
(Tipo) Canal   10# 16#
(Tipo) T mm   100×12
Ángulo  Corte a 90° mm 100×100×100 160×160×14
 Corte a 45° mm   80×80×10
Punzonado  Diámetro×Grosor mm φ20×16 φ30×20
φ150×3.5
Corte Nivel del Molde L×W×T mm 80×52×6 100×52×13
Brida del Molde (un trazo) L×T mm   500×3250×15
Corte del Tubo mm   φ108
 Persiana del Molde mm   96×9×2×3
Fuerza de Punzonado KN 500 800
Trazo Máx. del Cilindro mm 80 95
Profundidad de la Entrada mm 240 330
Potencia del Motor KW 4 5.5
Dimensiones Generales L×W×H mm 1420×690×1490 1820×790×1790
 Peso Aproximado kg 1500 2000

La empresa de YSD proporciona toda clase de equipo de formación de metal, incluyendo la prensa plegadora, cizalla de guillotina, máquina formadora de tubos, máquina de corte láser, máquina de corte fino, etc. Nuestra máquina punzonadora, escantonadora y de corte hidráulica son usadas extensamente en el campo de la maquinaria pesada, aeroespacial, construcción naval, tubería de transporte de combustible como de tubería de construcción.
